OHR-E740系列四回路測量顯示控制儀

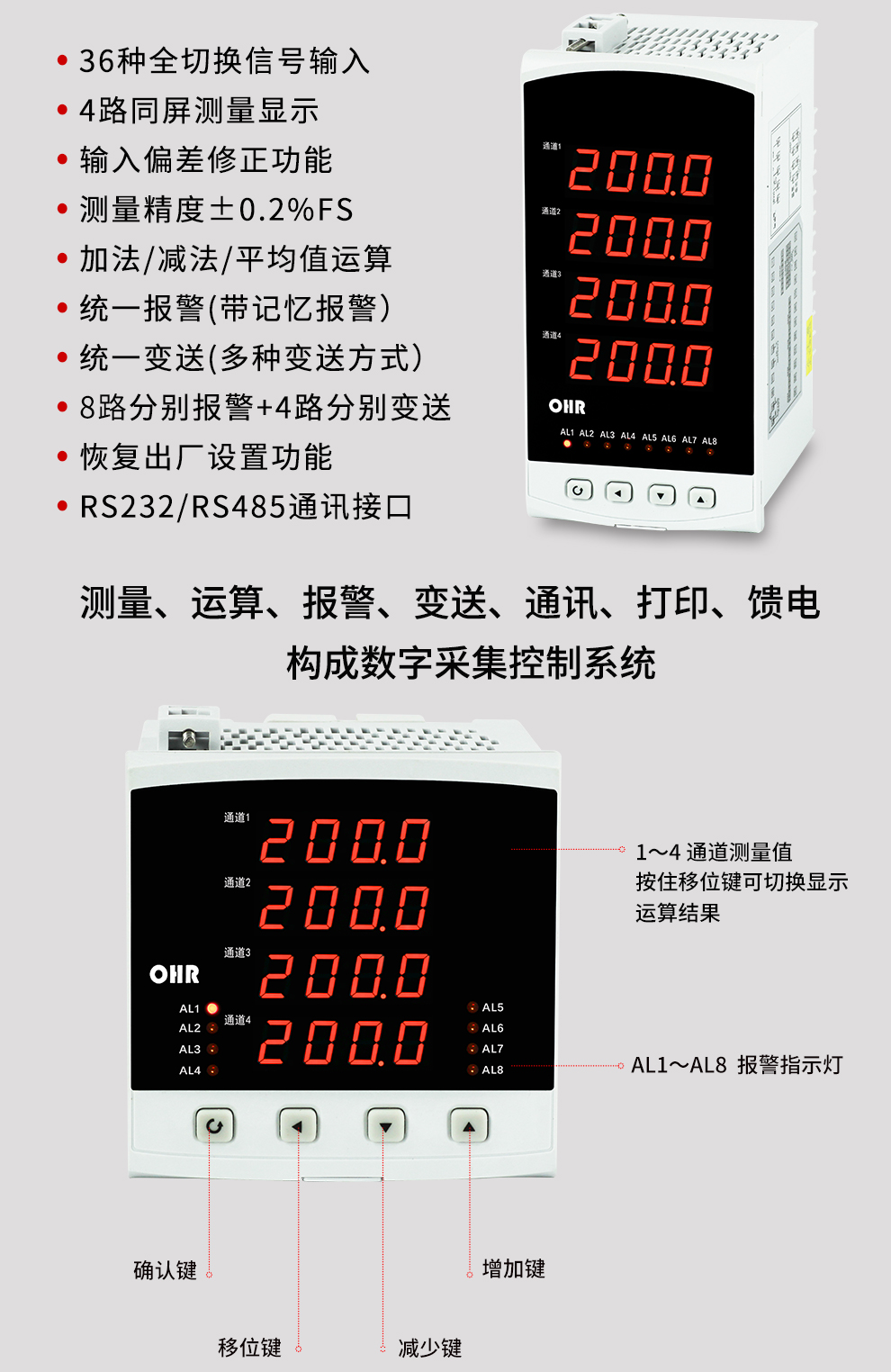

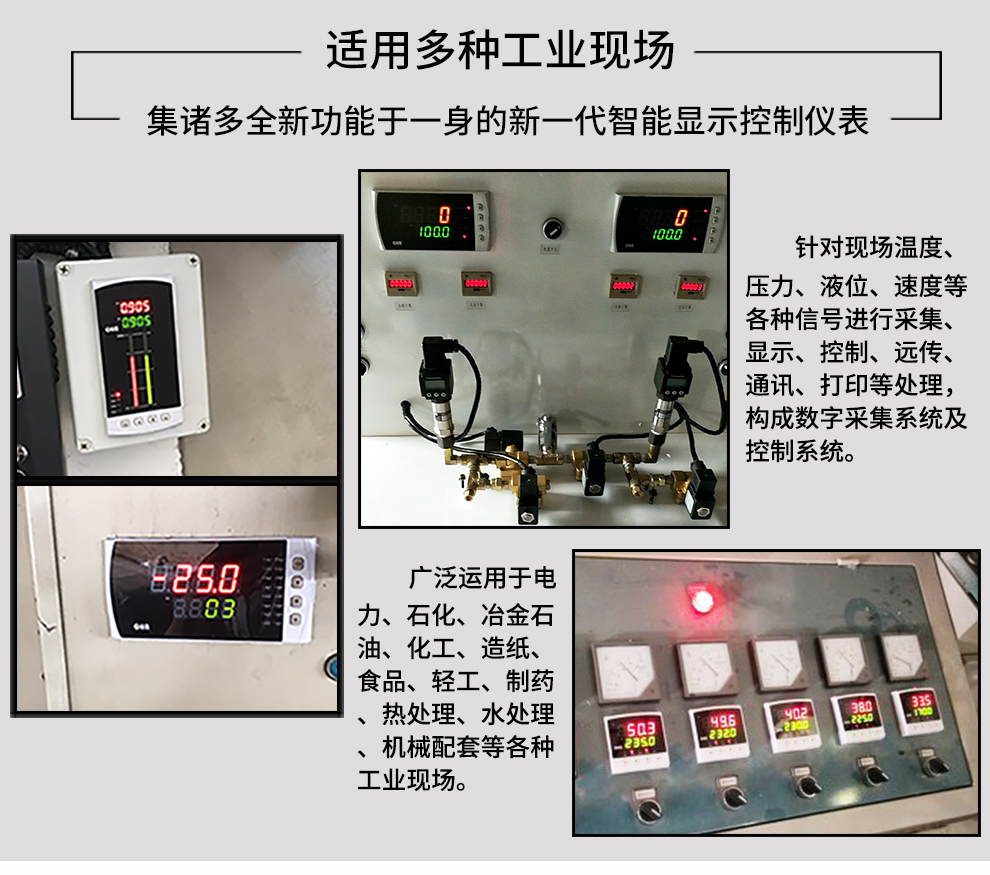

四回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、 打印等處理，構成數字采集系統及控制系統。
1、OHR-E740系列四回路測量顯示控制儀使用說明書（鼠標右鍵另存下載）
2、OHR-E740系列四回路測量顯示控制儀選型手冊（鼠標右鍵另存下載）
3、OHR-E740系列四回路測量顯示控制儀保持寄存器（鼠標右鍵另存下載）
1、顯示儀表的量程需要定做嗎？
答：不管是數碼管顯示還是液晶顯示的儀表，都不需定制，通過儀表內部就可以進行量程設置，例如要求溫度是 0~1000度的，只要將量程設置好就可以了。

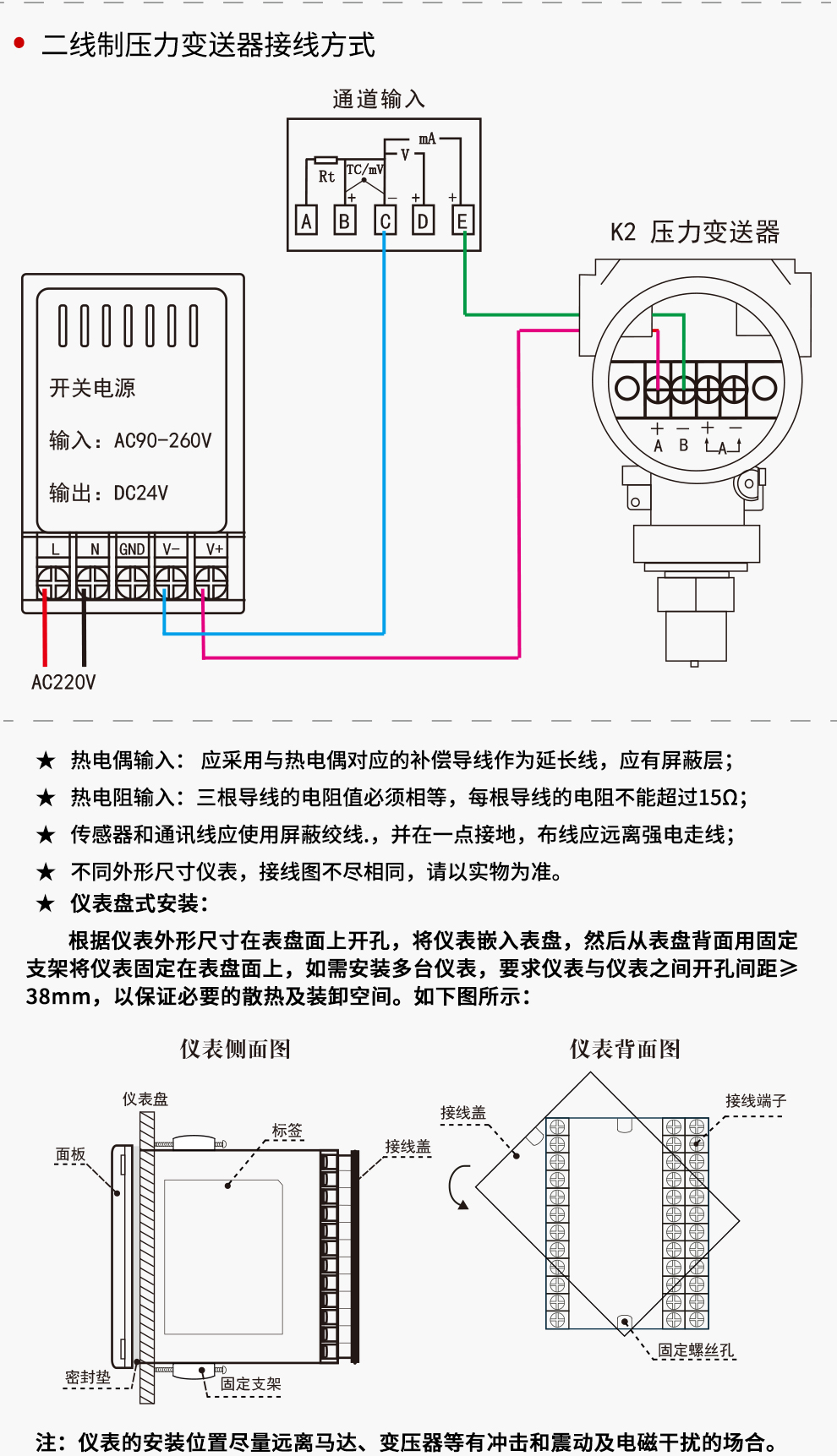

2、24V配電是做什么 用的？配電與饋電的區別是什么？配電與饋電的負載是一樣的嗎？
答：24V配電是給傳感器供電的，一般如果是溫度信號（除溫度變送器外）直接輸入的話，就不要這個24V配電，主要是針對變送器、流量計，如壓力傳感器，溫度變送器，電磁、渦街流量計等?？刂祁?lèi)儀表的配電是指：專為2線制變送器供電的電源，通常+端為24V輸出端，－端為信號采集端；其24V的-端與信號采集的－端在儀表內部短接。饋電：饋電與輸入信號之間完全隔離，4線制傳感器普遍要求輸出與電源之間需要隔離，所以使用饋電連接；饋電的24V-端也可與輸入信號的負端短接實現與2、3線制變送器的連接。虹潤公司儀表的配電與饋電的負載能力當訂的為同款儀表，其負載能力相同，一般為30mA。
3、顯示儀表變送輸出功能不正常？通訊不通如何解決？
答：變送輸出與對方所接入的設備采樣電阻匹配有關，通常要小于500歐才能正常使用，其它變送輸出異常需具 體現象具體分析，通訊不通，需要先查通訊電壓是否正常，同時檢查儀表的設備地址、波特率與所接串口是否一致，虹潤公司儀表通訊采用的是標準的MODBUS RTU協議，需要在上位機相關通訊軟件支持該協議才能通訊，同時通訊異常與通訊距離，現場干擾都有關系，要具體問題具體分析。
4、E700顯示儀表通訊,請問5700巡檢儀和PLC通過modbus通訊怎么樣實現？
答：OHR-E700與PLC通訊一般是通過RS485通訊方式來實現的;OHR-E700巡檢儀RS485輸出端A+（正極）與PLC、RS485正極連接，OHR-E700巡檢儀RS485輸出端B-（負極）與PLC、RS485負極連接即可；然后根據我們配的OHR-E700巡檢儀的通訊寄存器地址在PLC上進行數據組態就可以了。
5、多路巡檢儀中的統一報警和分別報警有什么區別，帶記憶報警跟不帶記憶報警有什么區別？
答：統一報警是在多通道輸入的情況下共用一組報警輸出，如：8路信號輸入，現在儀表巡檢顯示到第一通道，如果這時達到第一通道的報警值就輸出報警；然后儀表巡檢到第二通道，報警取消，如第二通道也達到第二路的報警設定值，則也報警輸出。記憶報警功能只在統一報警時有此功能，如這時設定了記憶報警，巡檢到第二路時不管第二路有沒到設定報警值，儀表都會保持住第一通道的報警。比如，第一路是上限報警，到第二路時第二路為下限報警，顯示儀表就會顯示上下限同時報警，報警只有等儀表巡檢一圈回到第一通道時，第一通道顯示值也沒有到達報警范圍時，這個上限報警才會取消，這時顯示儀表還保存住第二路的下限報警，也要等到巡檢到第二通道并且顯示值在正常范圍時才會取消報警。分別報警就是多通道儀表每通道都會有一組對應的上下限報警輸出，互相不干擾，報警隨時根據輸入的信號值變化，不用等儀表巡檢到各個通道。

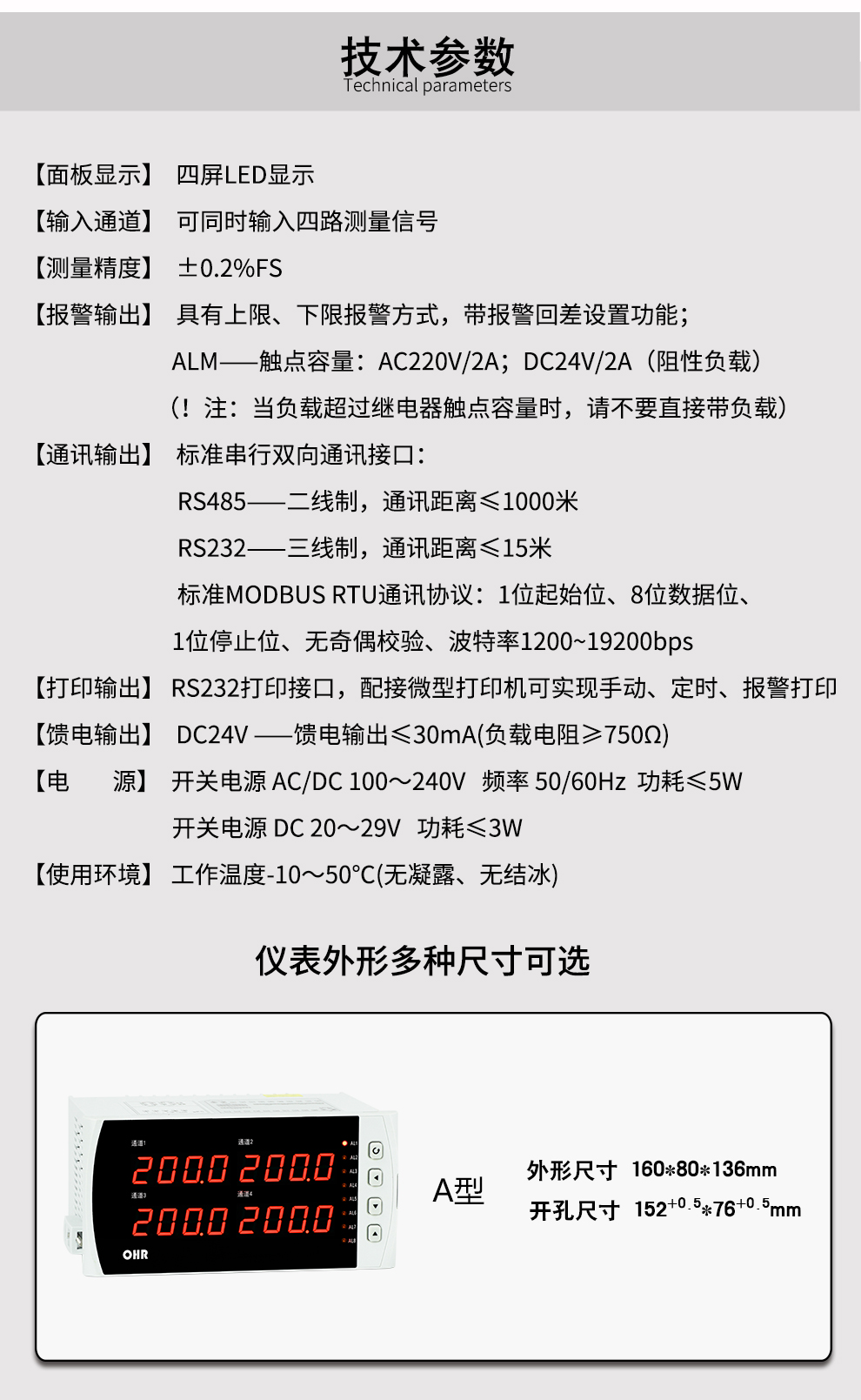

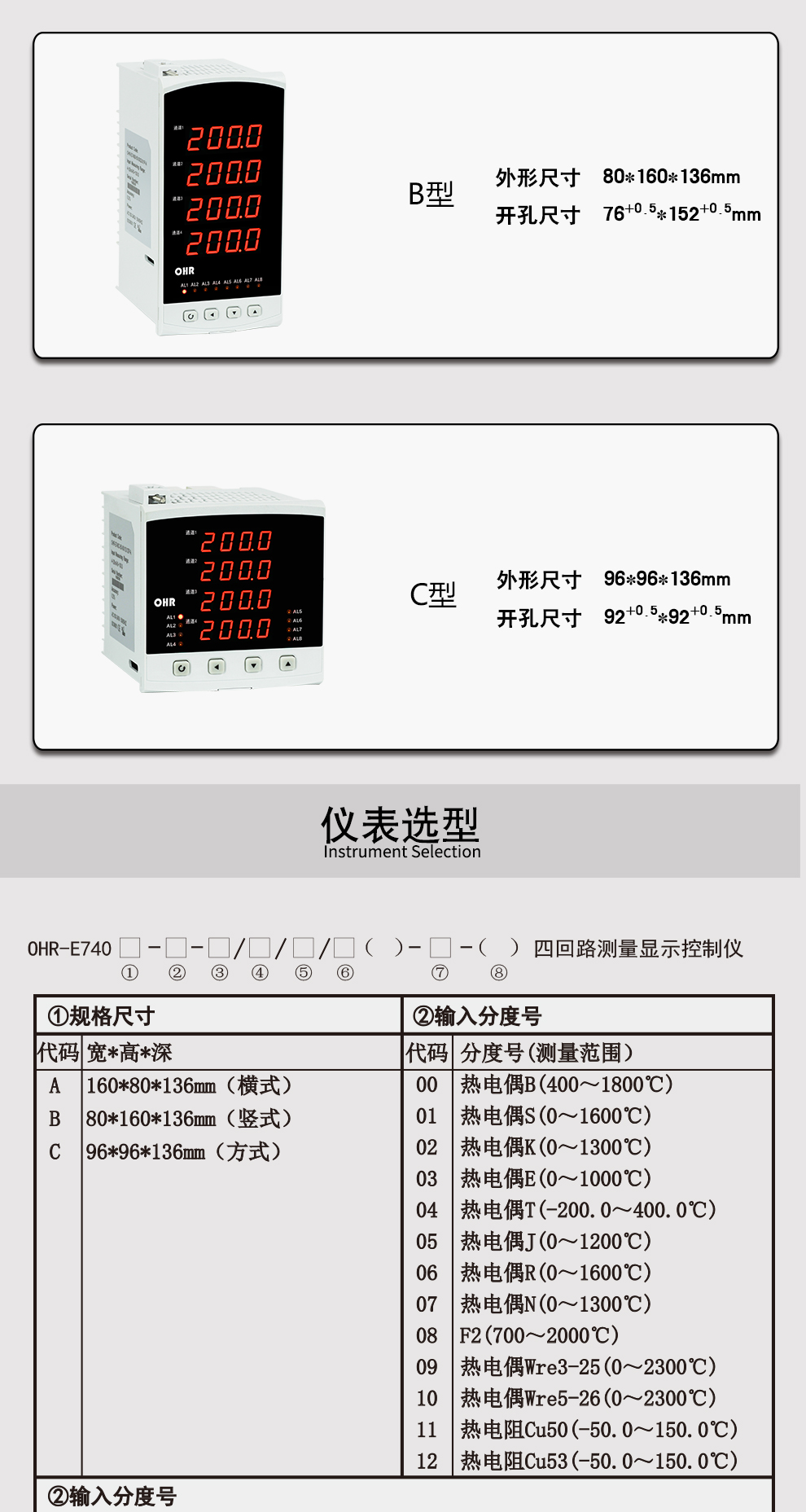

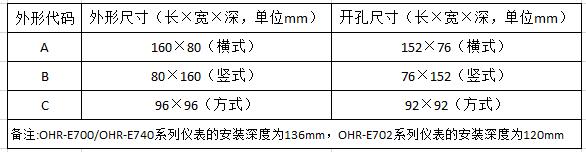

6、外形及開孔尺寸如下：
